複葉機 ダミーエンジン
LeRhone C Rotary Engine （初期型）
|
| ＲＣ飛行機 |
動力：ブラシレスモーター |
主材料：バルサ |
| メーカー：自作 |
スパン：752mm （約1/10スケール) |
全備重量：500g |
| やはりエンジンが無いと飛びません!?ということで製作！ |
| 勉強不足で詳しいことは分かりませんが、エンジン自体が回転するようです。銅色の管は吸気で、排気は吹流しだそうです。資料としては、こちらのサイトで最良の画像を観ることができます。 |
 |
| 今回は、BTが機体最先端まできますので、エンジンは半分です。カウルが被るのでさほど違和感はないでしょう!? しかし、ちょっとシリンダーが細かったようです。あと１〜２ｍｍ太いほうが良さそうです。 |
| シリンダー |
 |
| 手持ちに都合良いバルサ材が無かったので、心材はスチレン棒Φ１０にしました。そこへアルミ針金Φ０．９を巻きます。 |
| テールヘビーなので丁度良いオモリになります。後半すこし強めに巻いて、絞り込むようなディテールにしました。 |

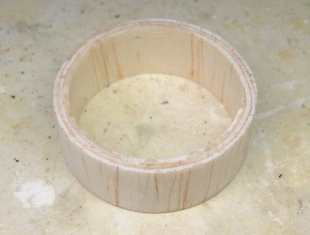

| クランクケース |
 |
 |
| クレオスの容器が丁度良いサイズでしたので、ラップで包んでからバルサｔ１．０を巻きます。中央付近へタイトボンドを着け、巻いた後に両サイドから瞬着です。 前面はケント紙です。 |
| 吸気管 |
|
プッシュロッドなど |
 |
 |
Φ２アルミ針金へ被覆チューブで形づけます。
これもオモリになるので、アルミ針金は抜かずに残しました。 |
ロッドはΦ０．８ステンレス線。アームはヒューム管を開いて加工。ロッカーシャフトは爪楊枝、いちおうバルブもPPパイプで付けました。 |

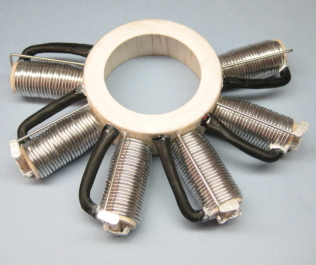

生地完成 |

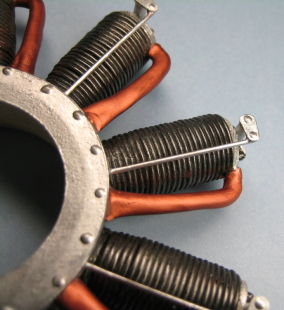

エポキシをチョンと着けてボルトの表現 |
| 壊れて落下すると危険なので、シリンダーは芯を入れて多めのエポキシで、全体的に多めの接着剤、金属用瞬着と促進剤で盛り付け、できるだけ刺して接着。最後に全体をプライマーでドブ塗りして接着効果と塗装下地を兼ねました。 |

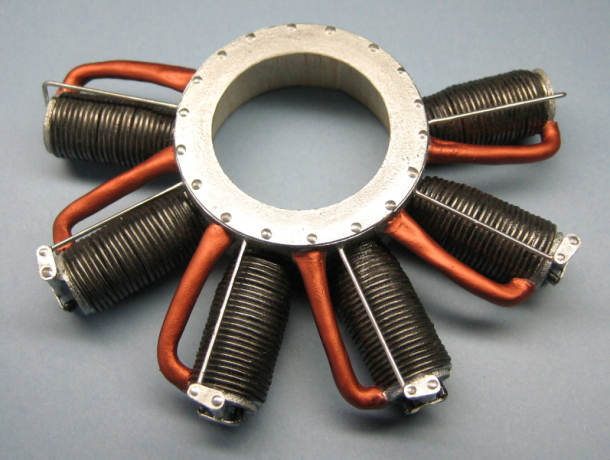

| 塗装 |
 |
 |

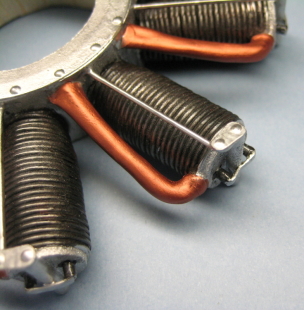

| Mr.メタルカラー手塗りで磨き出し。色はダークアイアン、アルミ、カッパーです。 |
・独特なサウンドを奏でるルローンミュージック
実際にエンジン自体が回転している映像を見れます。 動画 |
・ニューポール１１
華奢な機体！ラジコンの方が丈夫そう!?動画 |
|
|
|
| このまま作ってよし、ＲＣへ改造してよし、そして何より自作の資料としては最高です！ |
|
|
