RC 複葉機 製作
| ＲＣ飛行機 |
動力：ブラシレスモーター |
主材料：バルサ |
| メーカー：自作 |
スパン：752mm （約1/10スケール) |
全備重量：500g |

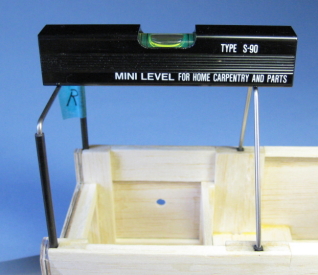

| 《中央支柱》 迎角０度に調整。カーボンパイプとステンレス線の組合せです。バルサ棒を貼って収縮チューブで被覆、プライマーにラッカー系プラカラー塗装。 |
 |
 |

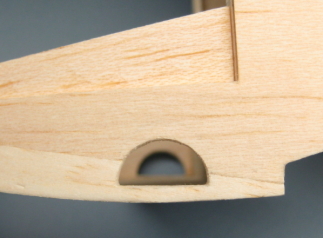

| 《ステップ》 拘りたいところですね！これをするために裏打補強材の幅を広げました。 |

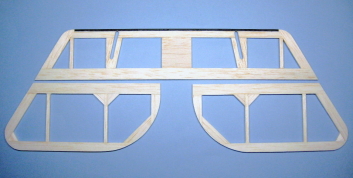

《尾翼》 ｔ２ｍｍバルサにしました。瞬着染み込ましで強度は大丈夫ですが、フィルム貼りで反りが出ないよう配慮が必要です。 |
| 《両引リンケージ》 胴体側面からリンケージワイヤーが外部へ出るのが、この機体の特徴の一つでもあるので、どうしても遣りたい！ フィルムへ穴が開く箇所が不自然にならないよう、ＰＰパイプの先端がフィルム面位置にくるよう調整。ＰＰパイプの台座はフィルム面より一段下げ、フィルムへ接しないようにしました。 これが細くて適材！ＩＭのＰＰパイプ |
| 問題はここ！ 計算通り上手くここをスルーしてくれるのか!? なんでわざわざ水平尾翼を貫通させるの!? 意地悪してるとしか思えません。 |
| 《モーターマウント》 航空ベニヤとバルサの合板です。スラストはサイド２度、ダウン３度。 |
| 《エンジンカウル》 私にとっては一番手っ取り早い方法 スチロール直貼りＦＲＰにしました。単純な形状なので型作りがとても楽です。クロス貼り終了までの所要時間は２時間ほどでした。 |
| もっときちんとサンディングすれば奇麗になるのですが手抜きしました。多少これを狙った感はあったのですが、デコボコがリアルな感じじゃないですか!? |

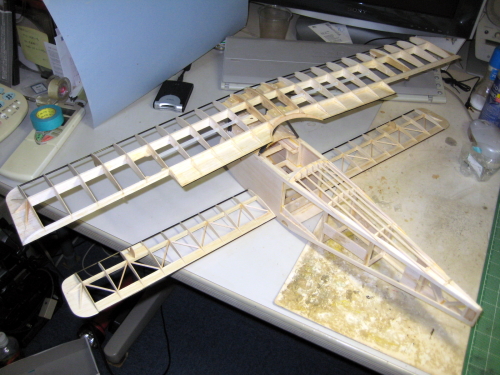

いよいよ仮組み！
翼間長を現物で計測。図面値とほぼ同じ誤差１ｍｍ以内に納まりました。左右翼間の誤差もほぼ無しでした。前後縁へカーボンを用いた賜物ですね。 翼間支柱を作り終えて、生地完成！ |
|
|
|
| このまま作ってよし、ＲＣへ改造してよし、そして何より自作の資料としては最高です！ |
|
|
